סקירה כללית

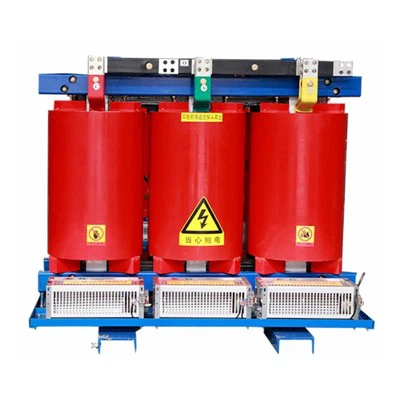

השנאי היבש של 400 קילוואט עוצב במיוחד עבור המודרניזציה של תחנת המשנה CHE Scropoasa ב-6.3 קילו וולט ו-20 קילו וולט. הוא מתהדר בבידוד שרף אפוקסי נטול תחזוקה, ליבת פלדת סיליקון בעלת אובדן נמוך, ופיתולי נחושת. שנאי זה פועל באמצעות קירור אוויר טבעי ומאפשר התאמת מתח של ±2x2.5%. הוא עומד בתקני EN 60076. האביזרים הכלולים הם עגלה דו-כיוונית, חיישני טמפרטורה ומערכת בקרת טמפרטורה משולבת. השנאי מסוגל להתמודד עם עומסי יתר משמעותיים ותואם להנחיית ECO Design 548/2014. בדיקות מפעל מקיפות מבטיחות את הביצועים והאמינות הגבוהים שלה. למידע נוסף,אנא פנה אלינו.
מפרט מפתח
- דירוג כוח:400 קילוואט
- אפשרויות מתח:
דגם 6.3 קילוואט:ראשי 6.3 קילו וולט / משני 0.4 קילו וולט
דגם 20 קילוואט:ראשי 20 קילו וולט / משני 0.4 קילו וולט
- מערכת קירור:זרימת אוויר טבעית
- דרגת טמפרטורה:לפי SR EN 60076-3
- טמפרטורת יתר מקסימלית של סלילה:100 מעלות
- רמת רעש:63 dB
- בִּדוּד:תערובת של שרף אפוקסי ואבקת קוורץ לפעולה ללא תחזוקה, עמידות ללחות ובטיחות אש.
- ליבה:פלדת סיליקון מגולגלת קרה בהפסד נמוך עם חדירות מגנטית גבוהה ואיבודי היסטרזיס וזרם מערבולת מינימליים.
- פיתולים:נחושת עם בידוד שרף אפוקסי, המספקת חוזק מכני גבוה נגד כוחות קצרים.
תכונות טכניות
- קֶשֶׁר:דין-5
- הַתאָמָה:התאמה של חמישה שלבים עם טווח של ±2x2.5% בצד המתח הגבוה, מבוצעת כאשר השנאי מנותק.
- רמת בידוד: F
- תנאים סביבתיים:
טמפרטורת סביבה מקסימלית: +40 מעלות
טמפרטורת סביבה מינימלית: -30 מעלות
גוֹבַה:<1200 meters
לַחוּת:<100% at 20°C
התנגדות סיסמית: 760±15 מ"מ כספית
אביזרים
- עֲגָלָה:כולל גלגלים דו כיווניים עם מנגנון נעילה.
- חיישני טמפרטורה:לפחות שלושה חיישני PT100.
- יחידת בקרת טמפרטורה:משולב במערכת ההגנה, האיתות והניטור
- יציאות הרמה:לטיפול קל
- טרמינל ניטרלי:נגיש בצד המתח הנמוך עבור שנאי 400 kVA, 6.3/0.4 kV
הַתאָמָה
- תקנים:EN 60076, סדרת CEI 60076, IEC 60185, DIN-VDE 0414-1
- הנחיית עיצוב ECO:תואם באופן מלא להנחיה 548/2014 ותיקוניה הבאים.
גמישות תפעולית
- יכולת עומס יתר:
עומס יתר של 10% למשך שעה
עומס יתר של 20% למשך 30 דקות
עומס יתר של 30% למשך 15 דקות
עומס יתר של 40% למשך 8 דקות
עומס יתר של 50% למשך 4 דקות
- סובלנות לעוררות יתר:מסוגל לפעול עם חריגה של 5% לכל היותר מהמתח והתדר הנומינליים.
בּוֹחֵן
כל שנאי עובר בדיקות מפעל מקיפות, כולל:
- אימות יחס הטרנספורמציה
- אימות קבוצת חיבור
- מדידת התנגדות מתפתל
- בדיקת עמידות בידוד ומקדם ספיגה
- מדידת משיק של זווית אובדן דיאלקטרי
- בדיקות מתח מופעל ומתח מושר
- מדידת הפסדים ללא עומס וקצר חשמלי
- התחממות יתר מפותלת ומדידת עכבה הוומפולרית
- הערכת רמת הרעש
- קשיחות דיאלקטרית של השמן
